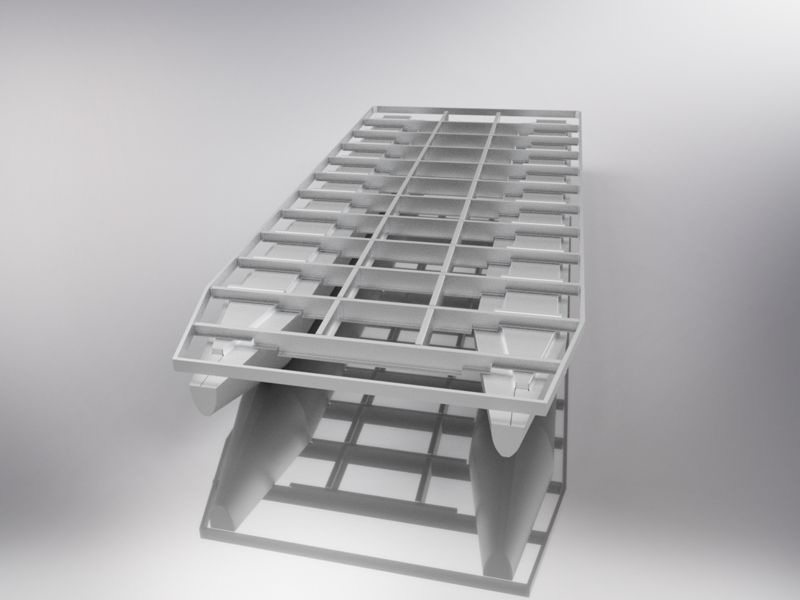

Name: Aluminum House Boat Float U type
SKU: 450
Availability: InStock

Description

Motorboat Floats and House Boat Floats. Made entirely of aluminum. Floats can be made in Catamaran and Trimaran version If you need a catamaran you need to multiply the draft x 2 if you need a trimaran you have to help draft x 3 All drafts are based on 1 meter of long (39 inch) of one float. ex. 12,4 m x 4m ( 488 ” x 157 ”) catamaran – LARGE Version (400mm / 16 ” draft) is: 283,6 x 12,4 m x 2 floats – 7033 kg (15 506 Lbs) Displacement The volume of water displaced in [kg] for each 1 meter of the float, given from the bottom.

draft in mm (inch)	Version “U – Small”	Version “U – Medium”	Version “U – Large”
100 (4″)	24,50 kg ( 54 lbs )	33,2 kg ( 73 lbs )	39,5 kg ( 87 lbs )
200 (8″)	67,20 kg ( 148 lbs )	89,5 kg ( 197 lbs )	106,4 kg ( 235 lbs )
300 (12″)	121,70 kg ( 268 lbs )	159,3 kg ( 351 lbs )	189,6 kg ( 418 lbs )
400 (16″)	183,70 kg ( 405 lbs )	237,7 kg ( 524 lbs )	283,6 kg ( 625 lbs )
500 (20″)	250,40 kg ( 552 lbs)	321,8 kg ( 709 lbs )	384,7 kg ( 848 lbs )
600 (24″)	319,60 kg ( 705 lbs )	409,3 kg ( 902 lbs )	490,5 kg ( 1 081 lbs )
700 (28″)	375,80 kg ( 828 lbs )	498,7 kg ( 1 099 lbs )	599 kg ( 1 321 lbs )
705 (28″)	377,90 kg ( 833 lbs ) max U small	503,2 kg ( 1 109 lbs )	604,5 kg ( 1 333 lbs )
800 (32″)	x	575 kg ( 1 268 lbs )	708,8 kg ( 1 563 lbs )
805 (32″)	x	578,1 kg ( 1 274 lbs ) – max U medium	713 kg ( 1 572 lbs )
855 (34″)	x	x	754,2 kg ( 1 663 lbs ) max U large

Theoretical displacement of floats. For calculating other displacement use table abowe.

Small version – U type / approx. 32% buoyancy

6 m x 2,5m ( 236 ” x 98 ” ) 1460 kg / 3220 lbs
6 m x 3,2m ( 236 ” x 126 ” ) 1460 kg / 3220 lbs
7,2 m x 2,5m ( 283 ” x 98 ” ) 1752 kg / 3864 lbs
7,2 m x 3,2m ( 283 ” x 126 ” ) 1752 kg / 3864 lbs
7,2 m x 3,6m ( 283 ” x 142 ” ) 1752 kg / 3864 lbs
7,6 m x 2,5 m ( 299 ” x 98 ” ) 1850 kg / 4078 lbs
7,6 m x 3,2m ( 299 ” x 126 ” ) 1850 kg / 4078 lbs
7,6 m x 3,6m ( 299 ” x 142 ” ) 1850 kg / 4078 lbs
8,8 m x 3,2m ( 346 ” x 126 ” ) 2142 kg / 4722 lbs
8,8 m x 3,6m ( 346 ” x 142 ” ) 2142 kg / 4722 lbs
8,8 m x 4m ( 346 ” x 157 ” ) 2142 kg / 4722 lbs
10 m x 3,2m ( 394 ” x 126 ” ) 2434 kg / 5366 lbs
10 m x 3,6m ( 394 ” x 142 ” ) 2434 kg / 5366 lbs
10 m x 4m ( 394 ” x 157 ” ) 2434 kg / 5366 lbs
11,2 m x 3,6m ( 441 ” x 142 ” ) 2726 kg / 6010 lbs
11,2 m x 4m ( 441 ” x 157 ” ) 2726 kg / 6010 lbs
11,2 m x 4,5m ( 441 ” x 177 ” ) 2726 kg / 6010 lbs
12,4 m x 4m ( 488 ” x 157 ” ) 3018 kg / 6654 lbs
12,4 m x 4,5m ( 488 ” x 177 ” ) 3018 kg / 6654 lbs
15 m x 4m ( 591 ” x 157 ” ) 3651 kg / 8049 lbs
15 m x 4,5m ( 591 ” x 177 ” ) 3651 kg / 8049 lbs

Medium version – U type / approx. 41% buoyancy

6 m x 2,5m ( 236 ” x 98 ” ) 2852 kg / 6288 lbs
6 m x 3,2m ( 236 ” x 126 ” ) 2852 kg / 6288 lbs
7,2 m x 2,5m ( 283 ” x 98 ” ) 3423 kg / 7546 lbs
7,2 m x 3,2m ( 283 ” x 126 ” ) 3423 kg / 7546 lbs
7,2 m x 3,6m ( 283 ” x 142 ” ) 3423 kg / 7546 lbs
7,6 m x 2,5 m ( 299 ” x 98 ” ) 3613 kg / 7965 lbs
7,6 m x 3,2m ( 299 ” x 126 ” ) 3613 kg / 7965 lbs
7,6 m x 3,6m ( 299 ” x 142 ” ) 3613 kg / 7965 lbs
8,8 m x 3,2m ( 346 ” x 126 ” ) 4184 kg / 9223 lbs
8,8 m x 3,6m ( 346 ” x 142 ” ) 4184 kg / 9223 lbs
8,8 m x 4m ( 346 ” x 157 ” ) 4184 kg / 9223 lbs
10 m x 3,2m ( 394 ” x 126 ” ) 4754 kg / 10481 lbs
10 m x 3,6m ( 394 ” x 142 ” ) 4754 kg / 10481 lbs
10 m x 4m ( 394 ” x 157 ” ) 4754 kg / 10481 lbs
11,2 m x 3,6m ( 441 ” x 142 ” ) 5324 kg / 11738 lbs
11,2 m x 4m ( 441 ” x 157 ” ) 5324 kg / 11738 lbs
11,2 m x 4,5m ( 441 ” x 177 ” ) 5324 kg / 11738 lbs
12,4 m x 4m ( 488 ” x 157 ” ) 5895 kg / 12996 lbs
12,4 m x 4,5m ( 488 ” x 177 ” ) 5895 kg / 12996 lbs
15 m x 4m ( 591 ” x 157 ” ) 7131 kg / 15721 lbs
15 m x 4,5m ( 591 ” x 177 ” ) 7131 kg / 15721 lbs

Large version – U type / approx. 37% buoyancy

6 m x 2,5m ( 236 ” x 98 ” ) 3403 kg / 7503 lbs
6 m x 3,2m ( 236 ” x 126 ” ) 3403 kg / 7503 lbs
7,2 m x 2,5m ( 283 ” x 98 ” ) 4084 kg / 9003 lbs
7,2 m x 3,2m ( 283 ” x 126 ” ) 4084 kg / 9003 lbs
7,2 m x 3,6m ( 283 ” x 142 ” ) 4084 kg / 9003 lbs
7,6 m x 2,5 m ( 299 ” x 98 ” ) 4311 kg / 9504 lbs
7,6 m x 3,2m ( 299 ” x 126 ” ) 4311 kg / 9504 lbs
7,6 m x 3,6m ( 299 ” x 142 ” ) 4311 kg / 9504 lbs
8,8 m x 3,2m ( 346 ” x 126 ” ) 4991 kg / 11004 lbs
8,8 m x 3,6m ( 346 ” x 142 ” ) 4991 kg / 11004 lbs
8,8 m x 4m ( 346 ” x 157 ” ) 4991 kg / 11004 lbs
10 m x 3,2m ( 394 ” x 126 ” ) 5672 kg / 12505 lbs
10 m x 3,6m ( 394 ” x 142 ” ) 5672 kg / 12505 lbs
10 m x 4m ( 394 ” x 157 ” ) 5672 kg / 12505 lbs
11,2 m x 3,6m ( 441 ” x 142 ” ) 6353 kg / 14005 lbs
11,2 m x 4m ( 441 ” x 157 ” ) 6353 kg / 14005 lbs
11,2 m x 4,5m ( 441 ” x 177 ” ) 6353 kg / 14005 lbs
12,4 m x 4m ( 488 ” x 157 ” ) 7033 kg / 15506 lbs
12,4 m x 4,5m ( 488 ” x 177 ” ) 7033 kg / 15506 lbs
15 m x 4m ( 591 ” x 157 ” ) 8508 kg / 18757 lbs
15 m x 4,5m ( 591 ” x 177 ” ) 8508 kg / 18757 lbs

For each version, approximately 15-20% of the float’s own weight should be assumed.

Standard dimensions of each U type (small version, medium version, large version):

6.0 m x 2.5 m (236 ” x 98 ”)
6.0 m x 3.2 m (236 ” x 126 ”)
7.2 m x 2.5 m (283 ” x 98 ”)
7.2 m x 3.2 m (283 ” x 126 ”) – Perfect for a standard 20 foot container frame
7.2 m x 3.6 m (283 ” x 142 ”) – Perfect for a standard 20 foot container frame
7.6 m x 2.5 m (299 ” x 98 ”)
7.6 m x 3.2 m (299 ” x 126 ”) – Perfect for a standard 20 foot container frame
7.6 m x 3.6 m (299 ” x 142 ”) – Perfect for a standard 20 foot container frame
8.8 m x 3.2 m (346 ” x 126 ”) – Perfect for a standard 20 foot container frame
8.8 m x 3.6 m (346 ” x 142 ”) – Perfect for a standard 20 foot container frame
8.8 m x 4.0 m (346 ” x 157 ”) – Perfect for a standard 20 foot container frame
10.0 m x 3.2 m (394 ” x 126 ”) – Perfect for a standard 20 foot container frame
10.0 m x 3.6 m (394 ” x 142 ”) – Perfect for a standard 20 foot container frame
10.0 m x 4.0 m (394 ” x 157 ”) – Perfect for a standard 20 foot container frame
11.2 m x 3.6 m (441 ” x 142 ”) – Perfect for a standard 20 foot container frame
11.2 m x 4.0 m (441 ” x 157 ”) – Perfect for a standard 20 foot container frame
11.2 m x 4.5 m (441 ” x 177 ”) – Perfect for a standard 20 foot container frame
12.4 m x 4.0 m (488 ” x 157 ”) – Perfect for a standard 40 foot container frame
12.4 m x 4.5 m (488 ” x 177 ”) – Perfect for a standard 40 foot container frame
15.0 m x 4.0 m (591 ” x 157 ”) – Perfect for a standard 40 foot container frame
15.0 m x 4.5 m (591 ” x 177 ”) – Perfect for a standard 40 foot container frame

Other dimensions on request

Floats made of 4mm aluminum All reinforcements are made of 5mm aluminum
